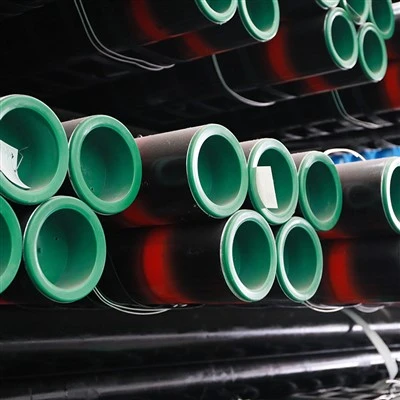

N80 EUE olajcső
N80 csőegy olajországi tubuláris áru (OCTG), amely megfelel aAPI specifikáció 5CTstandard.
"N80":A folyáshatárra vonatkozik, ami azt jelenti, hogy a minimális folyáshatár 80 000 psi (552 MPa).
Megjegyzés: Két típus létezik:N80-1(általában normalizált) ésN80-Q(Kioltott és temperált a nagyobb egyenletesség érdekében).
"EUE" (külső ideges vég):A megerősített csatlakozási típusra vonatkozik. A falvastagságot a cső végein meleg-kovácsolási eljárással növeljük a menetvágás előtt. Ez biztosítja, hogy a csatlakozás erősebb, mint a csőtest, megakadályozva a csatlakozás meghibásodását nagy terhelés esetén a mély kutakban.
Műszaki adatok (specifikáció)
| Tétel | Leírás |
| Standard | API Spec 5CT (10. kiadás) |
| Fokozat | N80 (N80-1, N80-Q) |
| Csatlakozás típusa | EUE (külső ideges vég) |
| Menetelési szabvány | API 5B (10 fordulós EUE) |
| Mérettartomány | 1,9" - 4-1/2" |
| Felületi bevonat | Fekete rozsdagátló-festék, belső műanyag bevonat (opcionális), foszfátozás |
| Színkódolás | N80-1 (egy piros sáv) / N80-Q (egy piros + egy élénkzöld sáv) |
Kémiai összetétel és mechanikai tulajdonságok
Kémiai összetétel (API 5CT követelmények)
Az API 5CT korlátozott vegyi követelményeket ír elő az N80-1-re (kivéve P és S), míg az N80-Q szigorúbb ellenőrzés alatt áll.
| Fokozat | C (%) | Mn (%) | P (max. %) | S (max. %) | Si (%) |
| N80-1 | Nincs megadva | Nincs megadva | 0.030 | 0.030 | Nincs megadva |
| N80-Q | Nincs megadva | Nincs megadva | 0.030 | 0.030 | Nincs megadva |
Mechanikai Tulajdonságok
| Ingatlan | N80 (N80-1 & N80-Q) |
| Hozamerő | 552 – 758 MPa(80 000 – 110 000 psi) |
| Szakítószilárdság | Nagyobb vagy egyenlő, mint 689 MPa(100 000 psi) |
| Megnyúlás | API 5CT képlet szerint számítva (jellemzően nagyobb vagy egyenlő, mint 15-20%) |
| Keménység (N80-Q) | Nincs API-korlát, de általában < 22 HRC (normál szolgáltatáshoz) |
Közös méretű táblázat (N80 EUE cső)
| Külső átmérő (OD) | Nom. Súly (lb/ft) | Falvastagság | Felborult átmérő | Belső átmérő (ID) |
| 2-3/8" | 4.70 | 4,83 mm (0,190 hüvelyk) | 65,89 mm | 50,65 mm |
| 2-7/8" | 6.50 | 5,51 mm (0,217 hüvelyk) | 77,77 mm | 62,00 mm |
| 3-1/2" | 9.30 | 6,45 mm (0,254 hüvelyk) | 93,22 mm | 76,00 mm |
| 4-1/2" | 12.75 | 6,88 mm (0,271 hüvelyk) | 120,65 mm | 100,53 mm |
Tolerancia táblázat
| Paraméter | Tolerancia |
| Külső átmérő (OD) | ±0,79 mm (Kisebb vagy egyenlő 4-1/2" csőhöz) |
| Falvastagság | -12.5%(Maximális elvékonyodás; a felső határt súly határozza meg) |
| Súly (csuklónként) | +6.5% / -3.5% |
| Egyenesség | Teljes eltérés < 0,2% L; helyi eltérés < 1,6 mm/1,5 m |
Az N80 EUE olajcső jellemzői
Nagy terhelhetőség:Az N80 nagyjából 45%-kal erősebb, mint a J55/K55 minőség, így alkalmas mélyebb kutakhoz és nagyobb nyomású-környezetekhez.
Megerősített csukló (EUE):Az External Upset kialakítás megnöveli a menetes vég keresztmetszeti területét-. Ez jelentősen megnöveli a nyírási ellenállást és a tömítés megbízhatóságát, megakadályozva a nagy feszültség alatti "csuklókihúzást"{2}}.
Sokoldalúság:Az N80 az iparág „sweet spot” típusa,{1}}nagy szilárdságot kínál anélkül, hogy olyan rideg vagy drága lenne, mint a magasabb minőségűek, mint például a P110.
Szigorú tesztelési követelmények:Az N80 minden csatlakozásának át kell mennie:
Hidrosztatikai teszt:Annak biztosítása érdekében, hogy ne szivárogjon vagy ne törjön fel nagy nyomáson.
Roncsolásmentes tesztelés (NDT):Beleértve az ultrahangos vagy örvényáramú vizsgálatot, hogy megbizonyosodjon arról, hogy a cső repedésmentes.
Drift teszt (sodródás):Győződjön meg arról, hogy az azonosító egyértelmű a fúrószerszámok áthaladásához.
GNEE N80 EUE Olajcsövek gyár
N80 EUE Olajcsövek vizsgálati berendezések
N80 EUE Oil Tubing tanúsítvány
GYIK
1. kérdés: Mi az elsődleges különbség az N80-1 és az N80-Q között?
A:Ez a legkritikusabb különbség az N80-as csöveknél.
N80-1:Általában aNormalizáltállapot. Költséghatékonyabb-és szabványos kútkörnyezetekhez is megfelelő.
N80-Q:Szállítva aKioltott és temperált (Q&T)állapot. Kiváló szilárdsági egyenletességet és jobb kifáradásállóságot kínál, így megbízhatóbbá teszi az igényes kútviszonyokhoz.
2. kérdés: Miért részesítik előnyben az "EUE" (külső felborult vég) a "NUE" (nem -feldúlt vég) helyett?
A:Az EUE a legtöbb termelő kutak ipari szabványa. Az "Upset" eljárás megnöveli a falvastagságot a cső végein a befűzés előtt. Ez biztosítja, hogy aAz ízület szilárdsága nagyobb, mint a csőtest szilárdsága, amely megakadályozza az "összehúzódást"{0}}vagy a meghibásodást a mély kutakban található nagy feszültség és nyomás hatására.
3. kérdés: Az N80 EUE csövek alkalmasak a Sour Service (H2S környezet) számára?
A: Nem.Az N80 egy közepesen{1}}--nagy szilárdságú acél, amely érzékenySzulfid stresszrepedés (SSC)H2S környezetben. Savanyú kiszolgáláshoz javasoljuk a használatátL80-1, C90, vagyT95osztályok, amelyeket kifejezetten úgy terveztek, hogy ellenálljanak a hidrogén ridegségnek.
