API 5CT N80 ház és cső
Mi az API 5CT N80 burkolat és cső?
Érettségi szint:Középkategóriás-acélminőség, erősebb, mint a J55/K55, de kisebb a szilárdsága, mint a P110.
N80-1:Általában aNormalizáltállapot. Gazdaságosabb, de kisebb az ütésállósága.
N80-Q:Szállítva aKioltott és temperált (Q&T)állapot. Kiváló szilárdsággal és szívóssággal rendelkezik az N80-1-hez képest, és jobban megfelel a nagyobb nyomás- és hőmérsékletigényű kutakhoz.
Alkalmazás:Közepes{0}}mélységű kutakban használják, ahol nagyobb szakító- és felszakítószilárdság szükségesJ55biztosítani tudja. Nem kifejezetten savanyú szolgáltatásra (H2S) készült.
Nyújtsa be igényeit, és mi személyre szabunk Önnek egy API 5CT szabványoknak megfelelő N80-as házmegoldást!
Kémiai összetétel táblázat (tömeghányad %)
Az API 5CT meghatározza a foszfor és a kén maximális határértékeit. A konkrét ötvözőelemeket a gyártó választja ki.
| Fokozat | szén (C) | Mangán (Mn) | Foszfor (P) | Kén (S) | Szilícium (Si) |
| N80-1 | - | - | 0,030% vagy annál kisebb | 0,030% vagy annál kisebb | 0,45% vagy annál kisebb |
| N80-Q | - | - | 0,030% vagy annál kisebb | 0,030% vagy annál kisebb | 0,45% vagy annál kisebb |
Megjegyzés: Míg a C-t és a Mn-t nem korlátozza szigorúan az API 5CT N80 táblázata, a gyártók általában 0,20-0,40% szenet és 1,2-1,5% mangánt használnak a kívánt tulajdonságok eléréséhez.
Mechanikai tulajdonságok táblázata (mechanikai elemzés)
| Ingatlan | Egységek | Érték |
| Hozamerő | psi (MPa) | 80,000 - 110,000 (552 - 758) |
| Szakítószilárdság | psi (MPa) | 100 000 vagy nagyobb (689) |
| Megnyúlás | % | A mintaterület alapján számítva |
| Keménység (N80-Q) | HRC | Általában 18 - 24 (nem kötelező, mint az L80) |
Kérjen teljes API 5CT N80 műszaki adatlapot (PSL1 / PSL2)
Műszaki és mérettáblázat: N80 cső
Csöveket használnak az olaj/gáz felszínre szállítására.
| Külső átmérő (hüvelyk) | OD (mm) | Névleges súly (lb/ft) | Falvastagság (mm) |
| 2-3/8" | 60.3 | 4.60 - 5.80 | 4.83 - 6.45 |
| 2-7/8" | 73.0 | 6.40 - 8.60 | 5.51 - 7.82 |
| 3-1/2" | 88.9 | 9.20 - 12.70 | 6.45 - 9.50 |
| 4-1/2" | 114.3 | 12.60 - 15.10 | 6.88 - 8.56 |
Specifikáció és mérettáblázat: N80 burkolat
A burkolat béleli a fúrólyukat a szerkezeti integritás biztosítása érdekében.
| Külső átmérő (hüvelyk) | OD (mm) | Névleges súly (lb/ft) | Falvastagság (mm) |
| 4-1/2" | 114.3 | 9.50 - 15.10 | 5.21 - 8.56 |
| 5-1/2" | 139.7 | 14.00 - 23.00 | 6.22 - 10.54 |
| 7" | 177.8 | 20.00 - 35.00 | 6.91 - 12.65 |
| 9-5/8" | 244.5 | 36.00 - 53.50 | 7.92 - 13.84 |
| 13-3/8" | 339.7 | 48.00 - 72.00 | 8.38 - 13.06 |
| 20" | 508.0 | 94.00 - 133.00 | 11.13 - 16.13 |
API 5CT N80 tűréstáblázat
| Tétel | Tolerancia |
| Külső átmérő (OD) | OD < 4-1/2": ±0,031"; OD nagyobb vagy egyenlő, mint 4-1/2": +1.00% / -0,50% |
| Falvastagság | -12.5% |
| Súly (egy ízület) | +6.5% / -3.5% |
| Súly (csoport/tétel) | -1.75% |
| Belső átmérő (ID) | Korlátozza az OD, a súly és a falvastagság tűréshatára |
| Egyenesség | < 0.2% of total length |
API 5CT N80 színkód táblázat
| Fokozat | Színes szalag (a csőtesten) | Csatlakozó színe |
| N80-1 | Egy vörös zenekar | A teljes tengelykapcsoló piros |
| N80-Q | Egy piros sáv + egy zöld sáv | A teljes tengelykapcsoló piros + zöld sáv |
API 5CT N80 OCTG tesztelése
A minőség és a megfelelőség biztosítása érdekében az N80 számos teszten megy keresztül:
Kémiai elemzés:P, S és ötvöző elemek ellenőrzése.
Szakítóvizsgálat:A folyás és a szakítószilárdság biztosítása a 80-110 psi tartományba esik.
Lapítási teszt:Hajlékonyság és lehetséges hegesztési hibák ellenőrzése (ERW cső esetén).
Hidrosztatikai teszt:Minden csatlakozás nyomás alatt van, hogy ne legyen szivárgás.
NDT (nem{0}}roncsolásos tesztelés):
Ultrahangos (UT)vagyMágneses részecske (MPI)repedések és falvastagság eltérések felkutatására.
Keménységi teszt (különösen az N80-Q esetén):A Quench & Temper folyamat sikerének ellenőrzésére.
Ütésvizsgálat (Charpy V{0}}Notch):Kötelező az N80-Q esetében a szívósság biztosítása érdekében; opcionális/kiegészítő az N80-1-hez.
Drift teszt:Egy tüske átvezetése a csövön, hogy biztosítsa a szerszámok számára tiszta belső átmérőt.
API 5CT N80 Házvizsgáló berendezések

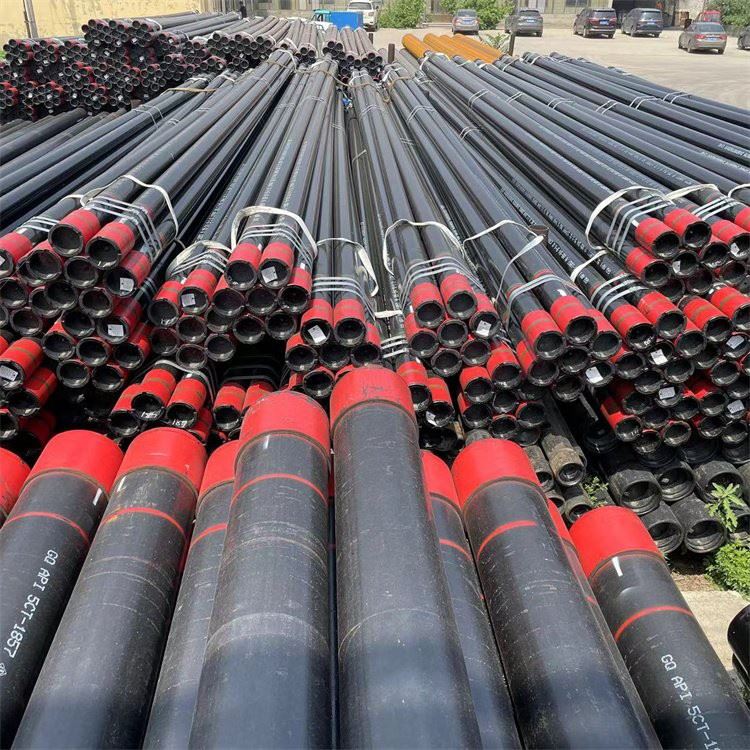

API 5CT N80 OCTG Gyári
API 5CT N80 burkolatú cső tanúsítvány
Kérjen Mill Test Certificate (MTC) és API 5CT jelentést
GYIK
Mi a különbség az N80 ésL80?
Az N80 és az L80 az API SPEC 5CT szabvány szerinti két burkolat/csőminőség, fő különbségekkel a szilárdságszabályozásban, a korrózióállóságban és az alkalmazható környezetekben. Az L80 stabilabb szilárdságú, krómot tartalmaz, és ellenáll a hidrogén-szulfidos korróziónak, így alkalmas savanyú gázmezőkre; Az N80-at hagyományos közepes-mélységű kutakban használják, olcsóbb, de gyengébb a korrózióállósága.
Mi az API 5CT legújabb kiadása?
Az API 5CT legújabb kiadása a 11. kiadás, 2023 decemberében jelent meg. Ez a kiadás frissíti a roncsolásmentes vizsgálatok (NDT) követelményeit, kibővíti a termékkört, és szigorúbb szabványokat állapít meg a kémiai összetételre, mechanikai tulajdonságokra és minőség-ellenőrzésre az olaj- és gázkitermelésben használt burkolatokra és csövekre vonatkozóan.
