Mi a különbség az NPT menet és a támasztószál között?

NPT szálakésTámpillér szálakkét különálló ipari csatlakozási szabvány, amelyeket teljesen különböző célokra terveztek. Az NPT az általános ipari csővezetékek szabványa, míg a Buttress egy nagy teljesítményű mechanikus menet, amelyet nehéz -terhelésű alkalmazásokhoz, például olajmezők burkolatához használnak.

Nagy feszültségű{0}}megbízhatóságra van szüksége?Kérje meg az API BTC (támpillér) burkolatunk mechanikai terhelési határait a fúrólyuk biztonsága érdekében.

NPT-szál (National Pipe Taper)

Az NPT a csőmenetek legelterjedtebb amerikai szabványa, elsősorban erre terveztéktömítés.

Geometria:Jellemzők egy szimmetrikusV-alak60 fokos bezárt szöggel. A menet kúpos, ami azt jelenti, hogy az átmérő a cső vége felé szűkül.

Tömítési elv:Egy"interferencia illeszkedés"pecsét létrehozásához. Amikor a külső menetet becsavarják a belső menetbe, a kúp hatására összenyomódnak egymáshoz, elvágva a szivárgási utakat. Általában tömítőanyagra van szükség, például teflon szalagra vagy csőadagolóra.

Előnyök:Egyszerű kialakítás és kiváló tömítési teljesítmény különféle nyomású környezetekben.

Alkalmazások:

Általános ipari és lakossági vízvezeték-szerelés.

Műszerek, szelepek és sűrített levegős rendszerek.

Folyadék- és gázszállító rendszerek, ahol a hatalmas axiális feszültség nem tényező.

Támpillér (fűrészfog/trapézmenet)

Az olaj- és gáziparban az API 5CT szabvány szerinti Buttress menetet únBTC (támpillér, menetes és csatolt). Elsődleges tervezési célja azmechanikai szilárdság.

Geometria:Jellemzői aszimmetrikustrapéz alakú (fűrészfog)profil. A "terhelési oldal" (a nyomást felvevő oldal) közel függőleges (általában 3 fok), míg a másik oldal ferde.

Tervezési elv:Ezt az aszimmetrikus kialakítást úgy tervezték, hogy ellenálljonextrém axiális feszültség. A függőleges terhelési oldal megakadályozza, hogy a menetek "kihúzódjanak" vagy elcsúszjanak a hatalmas súly alatt, így a csatlakozás szilárdsága majdnem megegyezik a csőtest szilárdságával.

Előnyök:Rendkívül nagy szakítószilárdság és összeomlási ellenállás, amely több száz tonnás acélcsövek mérföldes tartására képes.

Alkalmazások:

Olaj- és gázház (OCTG):Nehéz csősorok alátámasztására használják mély kutakban.

Nehéz gépek:Ilyen például a nagy csavarprések,{0}}nagy teherbírású emelők és a tüzérségi visszahúzó mechanizmusok.

NPT (National Pipe Taper)szálak ésTámfala szálakat teljesen más célokra tervezték. Míg az NPT az általános ipari vízvezetékek szabványa, a Buttress egy nagy teljesítményű mechanikus menet, amelyet nehéz -terhelésű alkalmazásokban, például olajmezők burkolatában használnak.

Szálprofil (alak)

NPT szál:Jellemzők aV-alak60 fokos bezárt szöggel. A címerek és a gyökerek kissé lapítottak (csonkoltak). Ez egy szimmetrikus szál.

Támpillér szál:Jellemzők aTrapéz alakú (fűrészfog)alak. A menet egyik oldala (a teheroldal) közel függőleges (3-7 fok), míg a másik oldal ferde (általában 10-45 fok). Ez lehetővé teszi, hogy egy irányban hatalmas erőt tudjon kezelni.

Elsődleges funkció

NPT szál:Elsősorban arra terveztéktömítés. Ez egy kúpos menet, ahol a tömítést a külső és belső menetek közötti "interferencia illesztés" hozza létre, amely általában tömítőanyagot, például teflonszalagot vagy csőadagoló anyagot igényel.

Támpillér szál:Elsősorban arra terveztékteherbírás-és szakítószilárdság. Az olajmezőn (API BTC) egy kútban lógó cső mérföldek súlyának megtartására használják. Hatalmas „kihúzó-erőket képes kezelni, amelyek könnyen megfosztják az NPT-szálat.

Alkalmazás

NPT:Alacsony{0}}--közepes nyomású ipari csővezetékekben, háztartási vízvezetékekben, légkompresszorokban és műszerekben használható.

Támfal:ben használtOlaj- és gázház (OCTG), nagy teherbírású-mechanikus emelők és tüzérségi visszarúgási mechanizmusok. Ez a megfelelő menet-, ha egy csőszál rendkívül nehéz vagy nagy axiális feszültség alatt áll.

Összehasonlító táblázat

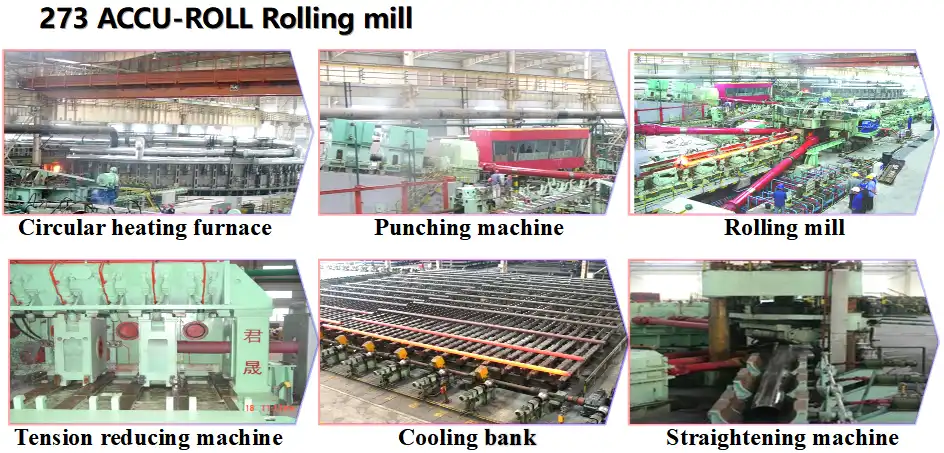

GNEE támasztószálak folyamatsora

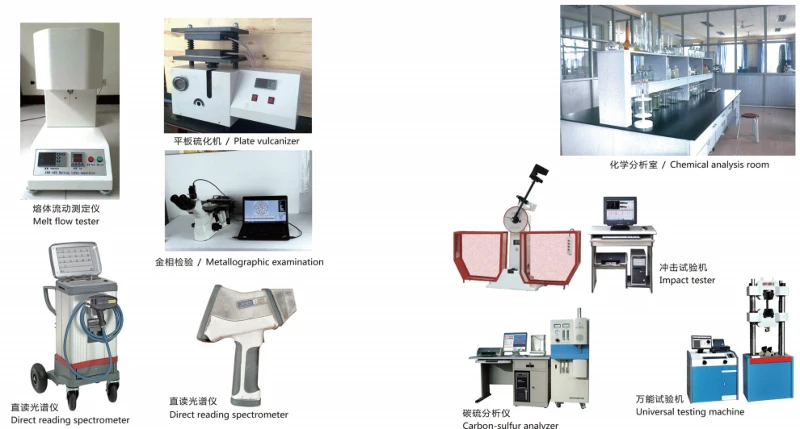

GNEE API 5CT támasztószálak tesztfelszerelései

GNEE OCTG támasztószál tanúsítvány

GYIK

Honnan lehet tudni, hogy egy szál BSP vagy NPT?

A különbség meghatározása közöttBSP (brit szabványos cső)ésNPT (National Pipe Taper)döntő fontosságú, mert azoknem kompatibilis. Így lehet őket megkülönböztetni:

1. Ellenőrizze a menetszöget

NPT:Van egy60 fokbeépített szög (a csúcsok/völgyek élesebbek).

BSP:Van egy55 fokbeépített szög (a csúcsok/völgyek lekerekítettebbek).

2. Mérje meg a hangmagasságot (szál/hüvelyk - TPI)

Használjon menetemelkedés-mérőt. Még ha az átmérők hasonlóak is, a menetemelkedés gyakran eltér:

Példa (1/2" méret):NPT14 TPI, mígBSP14 TPI (Itt egyeznek, de a szög eltérő!).

Példa (1" méret):NPT11,5 TPI, mígBSP11 TPI.

3. Ellenőrizze a Kúpos és a Párhuzamos arányt

NPT:Mindigkúpos(a cső keskenyebb lesz a végén).

BSP:Lehetkúpos (BSPT)vagypárhuzamos (BSPP). Ha a menet tökéletesen egyenes (mint egy csavar), akkor szinte biztosan BSPP.

4. A berendezés eredete

NPT:Gyakori aEgyesült Államok, Kanada és Mexikó.

BSP:Szabvány aEgyesült Királyság, Európa, Ausztrália, Új-Zéland és Ázsia nagy része.

Milyen előnyei vannak a támfonalnak?

ATámpillér (BTC)A menetet a maximális mechanikai teljesítményre tervezték. Fő előnyei a következők:

Extrém szakítószilárdság:Trapéz alakú (aszimmetrikus) alakja kiváló „kihúzási{0}}ellenállást biztosít, lehetővé téve a csatlakozásnak, hogy elbírja a cső mérföldes tömegét.

Kiváló ízületi integritás:A kötés szilárdsága közel azonos magának a csőtestnek az erejével, így megbízhatóan használható mély és nehéz burkolóhúrokhoz.

Nagy nyomatékellenállás:A szabványos körmenetekhez (STC/LTC) képest nagyobb csavaróerőt tud kezelni beszerelés vagy forgatás közben.

Kompressziós és hajlítási stabilitás:Jobban teljesít az elhajló vagy vízszintes kutakban, ahol a cső jelentős hajlító- vagy nyomóerőt érhet.

Tartósság:A vastagabb, laposabb szálak kisebb valószínűséggel sérülnek meg (kereszt{0}}menet) a terepi kezelés során, mint az élesebb V{1}}meneteknél.
